Manual de servicio C-150 a C-250

Visión general

C-150 a c-250 información del manual de servicio. Para descargar un PDF o para obtener información sobre cómo encontrar su número de serie, utilice el botón correspondiente a continuación.

Ensamblaje de marco

1Main Bearing Stud
13Bolster Bolt (J.I.C.)
2Brass Dowel
14Washer
3Half Bushing (Main)
15Hex Nut
4Main Bearing Cap
16Hex Nut
5Frame
17Rear Wear Strip (Left & Right)
6Shim Laminated18Wear Strip (Side) (Left & Right)
7Front Gib (Left and Right)
19Nameplate
8Lockwasher
20Hex Head Cap Screw
9Hex Head Cap Screw
21Hex Head Cap Screw
10Hex Nut (Jam)
22Lockwasher
11Square Head Set Screw
23Washer
12Bolster
24Socket Head Cap Screws

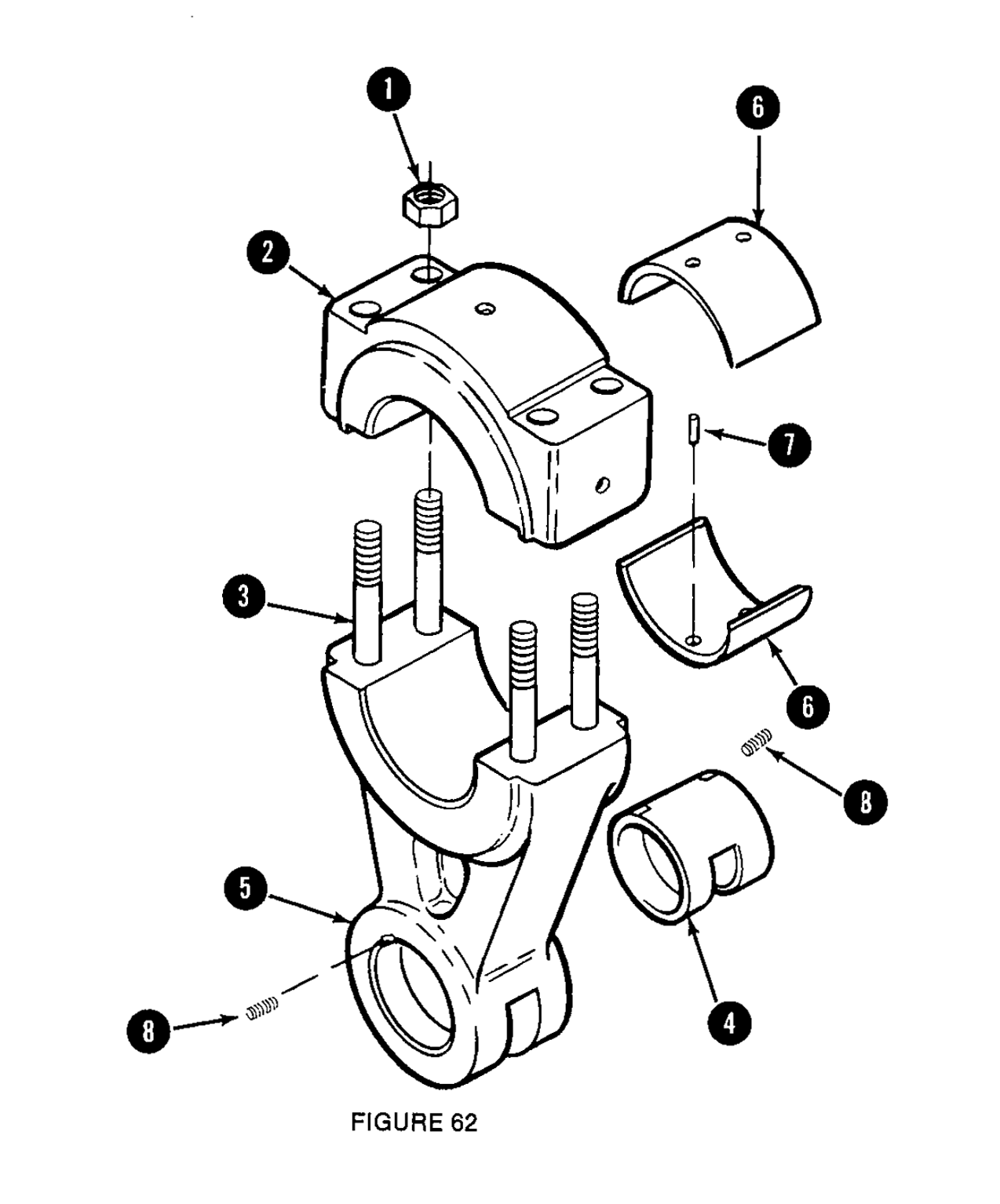

Ensamblaje de conexión

1Connection Cap Stud Nut
2Connection Cap
3Connection Cap Stud
4Wrist Pin Bushing
5Connection Strap
6Connnection Half Bushing
7Connection Cap Bushing Dowel
8Grub Screw
