Series IF-0 25 II – Form C-34-C
1. Click a link to view parts below or download a PDF Spec Sheet
2. Once you’ve found your part number and part name, request a parts quote
Questions? Contact Us
Jump to Assembly Parts and Manual Drawings
Click to enlarge
Download a PDF Spec Sheet
Frame
Part # | Part Name |
---|---|
1 | Frame |
2 | Ram Assembly (see separate part list) |
3 | R.H. Main Cylinder |
4 | L.H. Main Cylinder (not shown) |
5 | Bearing |
6 | Bearing Retaining Ring |
7 | Cylinder Retaining Ring |
8 | Lubrication Fitting |
9 | Front Gib |
10 | Screw |
11 | Fixed Blade |
12 | Reverse Key Plow Bolt |
13 | Washer |
14 | Hex Nut |
15 | R.H. Bed Rail |
16 | L.H. Bed Rail |
17 | Narrow Bed Rail |
18 | Bed Adjusting Screw |
19 | Washer |
20 | Screw |
21 | Wide Bed Rail |
22 | Side Gage |
23 | Scale |
24 | Front Rail |
25 | Screw |
26 | L.H. Bed Cover |
27 | Screw |
28 | Center Bed Cover |
29 | R.H. Bed Cover |
30 | Hydraulic Power Unit |
31 | Top Drive Cover Support |
32 | Screw |
33 | Front Drive Cover Support |
34 | Drive Cover |
35 | Holddown Bar |
36 | Screw |
37 | Holddown Cylinder |
38 | Holddown Cylinder Footcup |
39 | R.H. Holddown Guard |
40 | L.H. Holddown Guard |
41 | Screw |
42 | L.H. Blade Guard |
43 | R.H. Blade Guard (not shown) |
44 | Screw |
45 | End Cover |
46 | Screw |
47 | Top Cover |
48 | Screw |
49 | Rear Chute |
50 | Screw |
51 | Ram Adjustment Assembly (see separate part list, pg. 16) |
52 | Blade Adjustment Assembly (see separate part list, pg. 16) |
53 | Front Bracket (optional) |
54 | T' Slot Screw (optional) |
55 | Hex Nut (optional) |
56 | O-Ring |

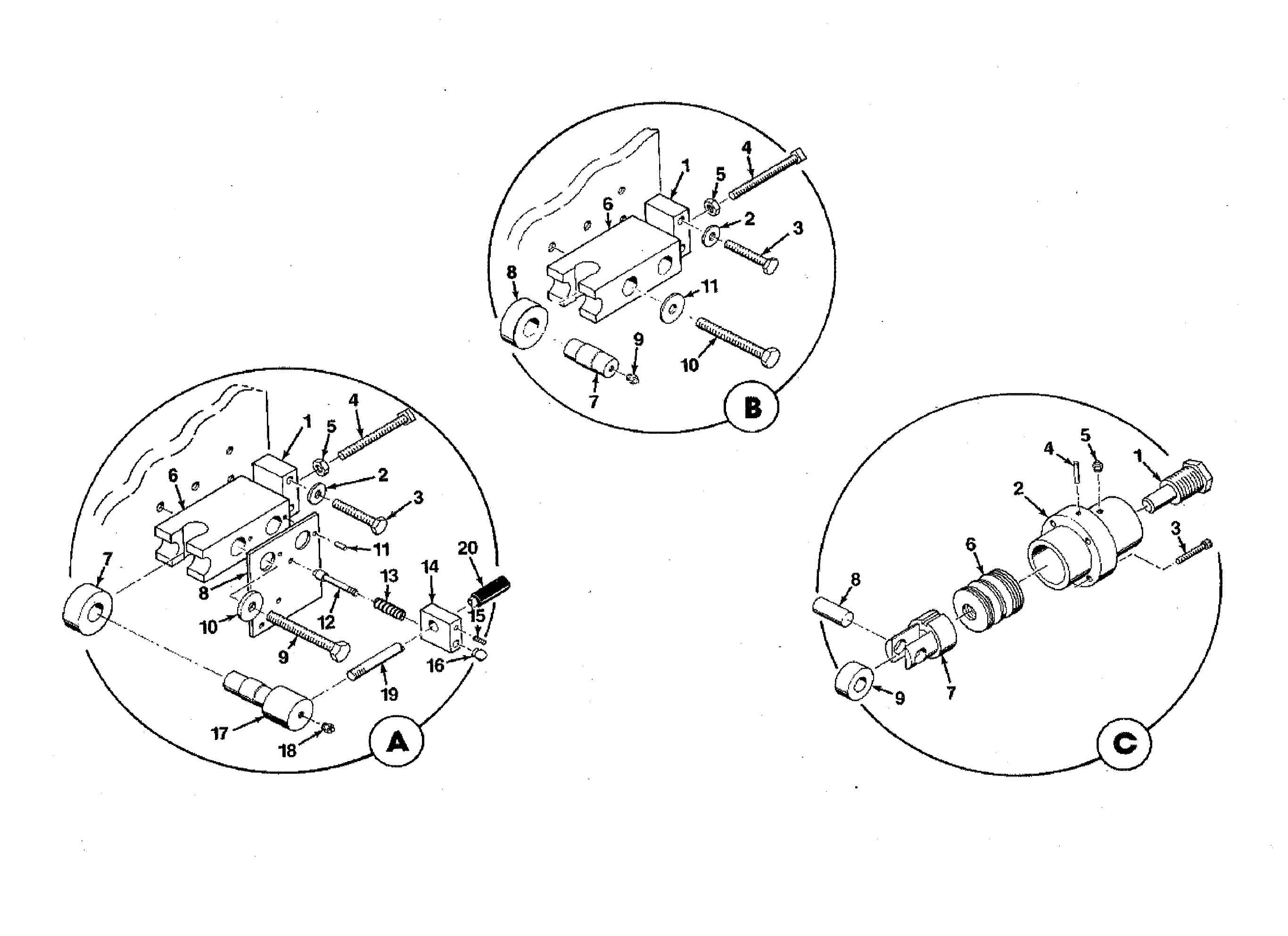

Frame/Ram Details
DETAIL A-BLADE ADJUSTMENT PIVOT ASSEMBLY | DETAIL B-RAM ADJUSTMENT ASSEMBLY | DETAIL C-SPRING POT ASSEMBLY | |||
---|---|---|---|---|---|
1 | Ram Adjustment Stop | 1 | Ram Adjustment Stop | 1 | Spring Pot Screw |
2 | Washer | 2 | Washer | 2 | Spring Pot Cylinder |
3 | Screw | 3 | Screw | 3 | Mounting Screw |
4 | SQ. HD. Set Screw | 4 | SQ. HD. Set Screw | 4 | Roll Pin |
5 | Hex Jam Nut | 5 | Hex Jam Nut | 5 | Lubrication Fitting |
6 | Ram Adjustment Block (L.H. or R.H.) | 6 | Ram Adjustment Block (L.H. or R.H.) | 6 | Disc Spring Washers |
7 | Yoke Track Roller | 7 | Ram Adjustment Pivot | 7 | Spring Pot Piston |
8 | Blade Adjustment Plate | 8 | Yoke Track Roller | 8 | Yoke Track Roller |
9 | Screw | 9 | Lubrication Fitting | 9 | Spring Pot Pin |
10 | Washer | 10 | Screw | ||
11 | Roll Pin | 11 | Washer | ||
12 | Adjustment Pin | ||||
13 | Adjustment Spring | ||||
14 | Adjustment Bar | ||||
15 | Set Screw | ||||
16 | Knob | ||||
17 | Blade Adjustment Pivot | ||||
18 | Lubrication Fitting | ||||
19 | Adjustment Handle | ||||
20 | Hand Grip | ||||
Ram Assembly
Part # | Part Name |
---|---|
1 | Ram |
2 | Rear Gib |
3 | Screw |
4 | End Roller |
5 | Shoulder Screw |
6 | Brace Rod |
7 | Brace Rod Nut |
8 | Moving Blade |
9 | Reverse Key Plow Bolt |
10 | Washer |
11 | Hex Nut |
12 | Ram Position Indicator |
13 | Hex Nut |
14 | Light Bracket |
15 | Light Fixture |
16 | Screw |
17 | Backgage Bar |
18 | Stud |
19 | Hex Nut |
20 | Spring Pot Assembly (see separate part list, pg. 16) |
21 | Backgage (see separate part list, Form C-36) |
